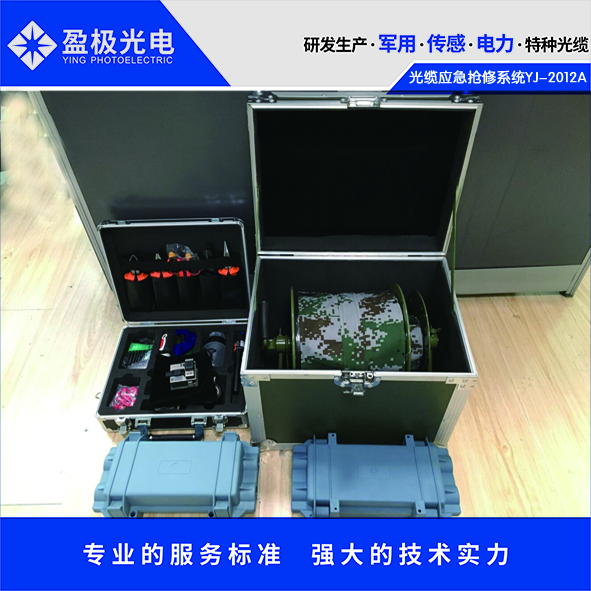

光纜應急搶修系統(YJ-2012A)
光纖應急搶修系統說明
1.應急搶修光纜裝置用于野外臨時接續故障光纜，并可重復使用。
2.應急搶修光纜裝置應包裝在一個箱內或手推車上，以宜于野外搬運。
3.光纖衰減系數
在1550nm 波長最大衰減系數為0.25dB/km。
應急搶修光纜中光纖的其他主要技術要求和指標參照前文。
4.光纖連接器連接損耗
光纖連接器連接損耗應不大于0.5dB。
5.接頭盒
接頭盒應為滿足YD/T 814 中規定的要求，具有密閉和防水性能。
接頭盒兩端光纜的允許拉伸力應不小于600N。
6.重量
250m 光纜重量應小于20kg，全套裝置重量應不大于30kg。
7. 溫度條件
敷設和工作： －20℃～＋60℃
運輸和存儲： －40℃～＋70℃
8.工具
供貨商應提供光纜開剝工具，包括松套管剝離器、光纜切割、護層剝離等工具。
應急戰光纜參數
產品描述
鎧裝野戰光纜是一種專為軍隊野外和復雜環境下作戰臨時快速布線和反復收放而設計的鎧裝通信光纜。光纜具有抗張力強、抗壓力強、柔軟性好、抗彎曲、耐油、耐磨、阻燃、溫度適用范圍廣等特點。適用于軍用野外通信系統快速布線或反復收放；雷達、航空和艦船布線；油田、礦山、港口、電視現場轉播、通信線路搶修等條件嚴酷的場合。
產品特點
◆ 微小不銹鋼軟管保護，具有很好的機械性能；
◆ 熱塑性聚氨酯彈性體護套為光纜提供了良好的結構穩定性和耐磨、耐油、低溫柔韌等性能；
◆ 光纜柔韌性極好，易于收放；
推薦用途
◆ 軍用通信；
◆ 煤礦、油井、天然氣、地質勘探等通信；
◆ 廣插電視轉播，臨時通信系統；
主要參數
|
項目 |
單位 |
單模 |
多模 |
|
|
纖芯/模態 直徑 |
μm |
9.2±0.4μm@1310nm 10.4±0.8μm@1550nm |
50±2.5μm |
62.5±2.5μm |
|
包層直徑 |
μm |
125±1μm |
125±1μm |
125±1μm |
|
最大衰減 |
dB/km |
0.4dB/km@1310nm 0.3dB/km@1550nm |
3.5dB/km@850nm 1.5dB/km@1300nm |
3.5dB/km@850nm 1.5dB/km@1300nm |
|
工作溫度 |
℃ |
-20℃~+70℃ |
||
|
光纜外徑 |
mm |
5.0±0.30mm |
||
|
光纜凈重量 |
kg/km |
24 |
||
|
允許彎曲半徑 |
（mm） |
動態20倍OD 靜態10倍OD |
||
|
允許拉力 |
（N） |
600 (長期) 1200(短期) |
||
|
抗壓力 |
N/100mm |
3000 (長期)5000(短期) |
||
|
產品參數 |
|
|
產品型號 |
YJ-FM110A |
|
產品尺寸 |
30cm×18cm×12cm |
|
產品重量 |
約1.0KG |
|
最大容纖 |
8芯（單芯） |
|
開合方式 |
卡扣式 |
|
防水等級 |
IP35 |
|
適用光纜外徑 |
主纜Φ10mm~Φ22mm |
|
適用設備范圍 |
臨時接續 |
|
適用溫度范圍 |
-45℃~+65℃ |
|
產品材質 |
聚碳 |
2.繞線盤
背負放線架產品概述：背負式放線架是用于將一定長度的軟質線纜（如電 話線）盤繞在放線盤上，然后放線人員將背負式放線架的背盤背于身后，即可對線纜 進行展放的一種放線工具。背負式放線架裝有摩擦式制動裝置，敷設線纜時可以使 線纜保持適度的張力，并防止線纜有時因慣性從背負式放線架的放線盤中松出來;放線盤可以快速拆裝，以利于更換線纜;背負式放線架的背帶為寬的錦綸纖維帶，因此工作人員放線作業時比較方便舒服，不容易疲勞。
3.適配器FC/SC
|
|
|
1. 數據傳輸。 2.電信網。3.測試設備。4.寬帶網。5.光纖CATV。
|
5.裸光纖連接器
裸光纖連接器和適配器用于光纖連接
6.光纖剝纖鉗
剝除光纖涂層
7.光纖切割刀
適用于切割單芯光纖,帶狀光纖.皮線光纖.采用一步式切割方式.光纖角度優良、端面平整，操作簡便，使用方便.大大提高了工作效益與效率。
8.專用工具
|
1 |
光法蘭盤 |
陶瓷套管 |
個 |
16 |
|
2 |
鷹嘴鉗 |
切斷故障光纜加強芯 |
把 |
1 |
|
3 |
克絲鉗 |
通用工具 |
把 |
1 |
|
4 |
偏口鉗 |
通用工具 |
把 |
1 |
|
5 |
尖嘴鉗 |
通用工具 |
把 |
1 |
|
6 |
多孔鉗 |
通用工具 |
把 |
1 |
|
7 |
管子割刀 |
周向剝除故障光纜護套 |
把 |
1 |
|
8 |
束管刀 |
剝除故障光纜光纖塑管護套 |
個 |
1 |
|
9 |
內護套開剝器 |
縱向剝除故障光纜護套 |
個 |
1 |
|
10 |
剪刀 |
通用工具 |
把 |
1 |
|
11 |
酒精泵 |
通用工具 |
個 |
1 |
|
12 |
膠條 |
通用工具 |
個 |
1 |
|
13 |
紅光筆 |
通用工具 |
個 |
1 |
|
14 |
組合螺絲批 |
通用工具 |
套 |
1 |
|
15 |
內六角扳手 |
通用工具 |
個 |
1 |
